CARA KERJA APLIKASI SURFER 8

Berikut adalah cara atau langkah-langkah pengoprasian aplikasi Surfer 8 untuk pembuatan kontur.

1. Persiapkan data hasil ukuran lapangan yang sudah diproses dalam excel.
2. Susunlah data koordinat sesuai gambar 0.1

Gb 0.1
Kolom X untuk penempatan koordinat X
Kolom Y untuk penempatan koordinat Y
Kolom Z untuk penempatan koordinat Z
Kolom KODE untuk penempatan kode patok yang kita ukur

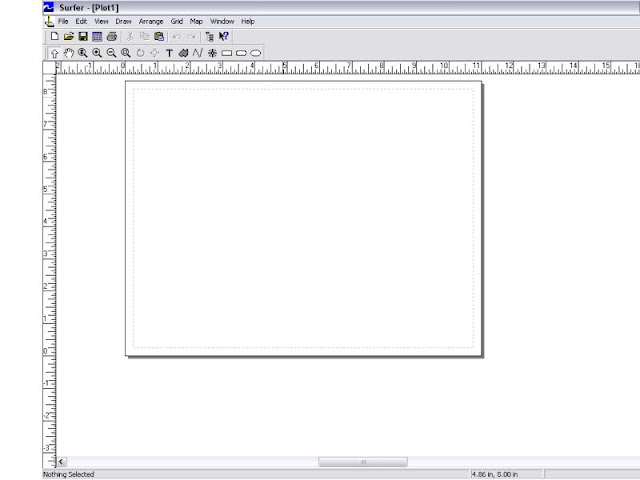

3. Buka Aplikasi Golden Surfer 8 yang sudah terinstal di komputer dan akan muncul tampilan awal seperti gambar 0.2

Gb 0.2

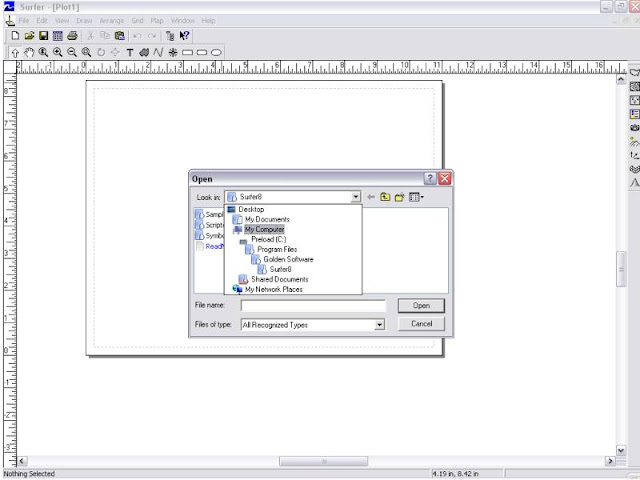

4. Pilih menu Grid>>Data dan kita diminta untuk membuka file data excel yang sudah kita persiapkan.
Pilih data excel di directory penyimpanan kita kumudian pilih Open. Data akan di convert kedalam format extensi “.grd”.

Gb 0.3

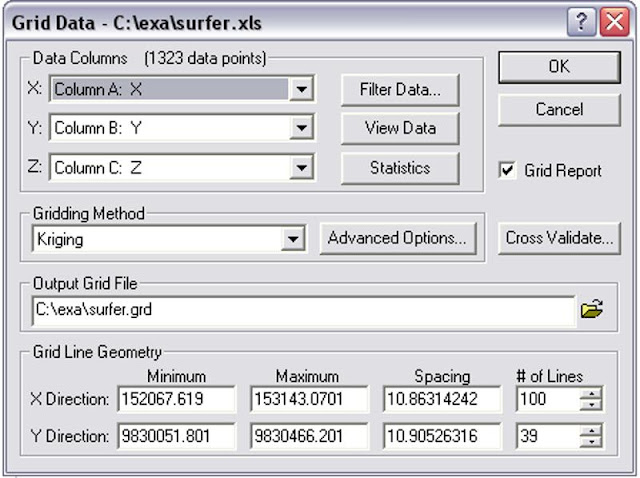

5. Pada tampilan pada gambar 0.4 isilah
X = Column A: X
Y= Column B: Y
Z= Column C: Z
Pada Gridding Method isilah Kriging atau yang lainya menyesuaikan metode penarikan garis kontur yang kiata inginkan.

Gb 0.4
6. Close Tampilan Gridding Report yang muncul dan tidak perlu disimpan.

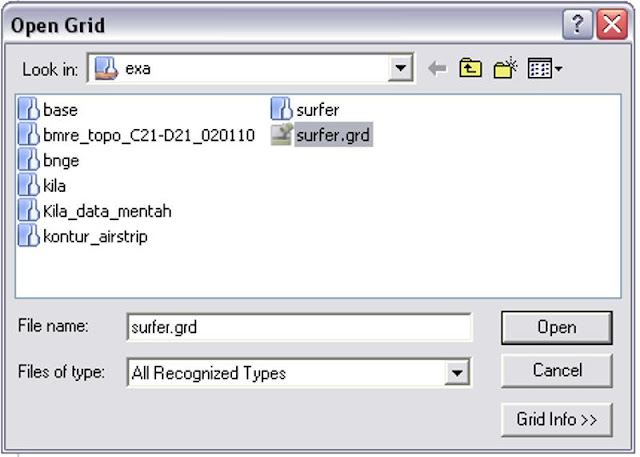

7. Pilih Menu Map>>Countur Map>>New Countur Map kemudian pilih file yang telah kita buat dalam format extensi “.grd” terus Open


Gb 0.5

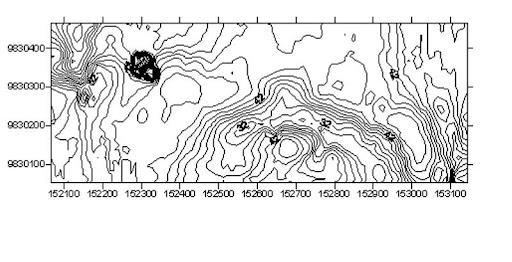

8. Tampilan kontur akan muncul seperti gambar berikut

Gb 0.6

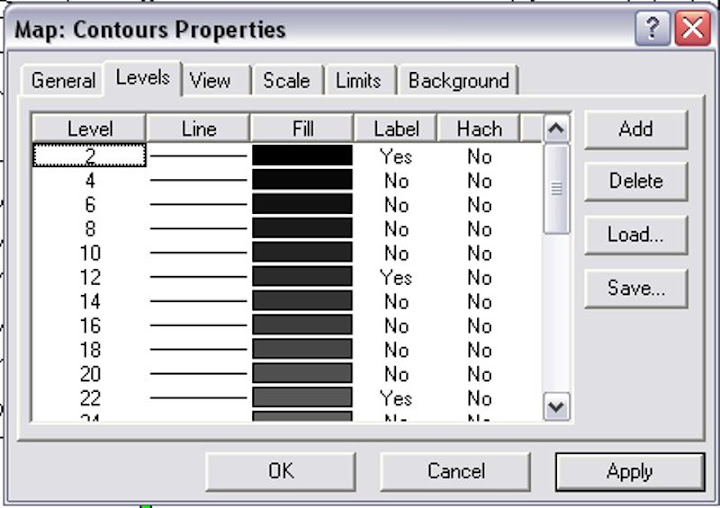

9. Click dobel pada bidang kontur untuk mendapatkan menu Counturs Properties seperti gambar dibawah

Gb 0.6

Pilih menu tab Level dan click tulisan Level yang berada disebelah kiri Line untun mengatur interval kontur.

10. Pembuatan kontur kita sudah selesai untuk mengexport kontur pilih menu Map>>Countur Map>>Export Counturs….
11. Untuk mendapatkan tampilan Suface dll pilih menu Map dan pilih tampilan yang akan kita inginkan.




………Selamat Mencoba Semoga Berhasil………
